Il comando Contorno permette di aggiungere una forma di delimitazione a un vettore o un oggetto testo selezionato. Daremo un'occhiata alle varie impostazioni disponibili per ottenere diversi contorni e studieremo dove e come utilizzarli.
Lo strumento Contorno è disponibile nella bandierina degli strumenti Effetti presente nella Barra degli strumenti (tenere premuto il triangolo nero sul pulsante Effetti per visualizzare la bandierina). Premere Ctrl + F9 per aprire la finestra mobile Contorno, oppure selezionare: Effetti > Contorno nella barra dei menu.
I contorni possono essere applicati a un vettore o a un oggetto Testo grafico.
Una volta aggiunto il contorno all'oggetto, è possibile modificare le impostazioni nella Barra delle proprietà per ottenere i risultati desiderati.
Contorno applicato (Tipo di contorno: Contorno interno, Contorno - Passaggi: 9 passaggi, Spostamento contorno: 0,5 mm, Angolo: Contorno acuto, Riempimento contorno: Riempimento rosso, Contorno: nessun contorno).
I contorni possono essere separati dal comando Dividi (Ctrl + K). L'oggetto sarà separato dalle forme contorno create in base al numero di passaggi definiti. Gli oggetti contorno verranno raggruppati al momento della separazione.
Passaggio 1: l'oggetto Testo grafico con il Contorno applicato (Tipo di contorno: Interno, Contorno - Passaggi: 1 passaggio, Spostamento contorno: 1 mm, Angolo contorno: Contorno acuto, Riempimento contorno: Riempimento bianco, Contorno: nessun contorno).
Passaggio 2: dividere il contorno premendo Ctrl + K. L'oggetto testo e il contorno saranno separati. (Il colore della forma contorno è stato modificato da bianco a blu per una migliore visibilità).
Passaggio 3: ora, mantenendo l'oggetto testo originale e l'oggetto contorno nei rispettivi posti, duplicare (Ctrl+D) e spostare orizzontalmente l'oggetto testo originale. L'oggetto azzurro qui sotto è il duplicato dell'oggetto testo rosso originale ma è spostato orizzontalmente.
Passaggio 4: usare l'oggetto azzurro (duplicato) per ritagliare l'oggetto bianco e ottenere il risultato finale come mostrato sotto. (Per ritagliare, selezionare entrambi gli oggetti e fare clic sull'icona Taglia nella Barra delle proprietà). Terminata l'operazione, l'oggetto azzurro può essere eliminato.
Per creare le forme richieste e scegliere i colori giusti per creare ombreggiature perfette possono occorrere abilità aggiuntive.

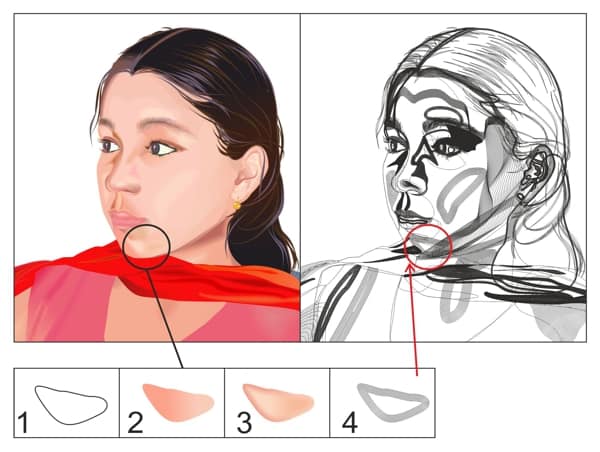

Di seguito è riportata un'illustrazione colorata con contorni usati su diverse forme per creare effetti ombra. Nell'illustrazione possono esserci alcuni oggetti in cui sono stati utilizzati altri effetti, ad esempio Fusione.
Guardando l'illustrazione a colori, vi sono poche aree con un'ombreggiatura colore che crea un effetto 3D simulato. La maggior parte delle ombreggiature colore in questa illustrazione sono create usando diversi contorni e forme con varie impostazioni. Confrontare l'illustrazione a colori con la struttura per capire in quali aree sono stati applicati i contorni.
Fusione colore: sono disponibili tre diverse opzioni che l'utente può impostare per fondere i colori tra il colore dell'oggetto originale e il colore impostato per il contorno. Il colore di riempimento e i colori di contorno saranno fusi in modo diverso a seconda dei casi. Le fusioni colore possono essere impostate su a) Lineare, b) Orario o c) Antiorario.
Accelerazione: usando l'accelerazione è possibile impostare la frequenza alla quale il contorno modifica le forme tra i passaggi. Si può anche impostare l'accelerazione del colore nella finestra mobile Contorno.
Angoli contorno: gli angoli contorno possono essere impostati su acuto, rotondo o smussato.
Oltre che per simulare effetti 3D, i contorni possono essere usati per creare contorni tagliabili per dispositivi come plotter, macchine per incisioni e cutter da taglio. I contorni possono essere usati per creare una sbordatura per gli oggetti usati nei lavori artistici per la stampa offset o serigrafica.
