Dit was een van de eerste studielessen die werd gepubliceerd op www.CORELCLUB.org, dat destijds, in 1996, de naam 'Anna's CorelClub Spain' had.
Vanaf die tijd is het grote succes ervan onder Corel-fans voor mij aanleiding geweest om de studieles in verschillende boeken op te nemen. Ik heb deze techniek ook onderwezen tijdens een aantal CorelDRAW-cursussen en -workshops.
Maar het moment is gekomen om de studieles een beetje te updaten en online onder de aandacht te brengen van een groter publiek.
De opzet van deze studieles is heel eenvoudig. We zien het creatieve resultaat van drie basisgereedschappen van CorelDRAW: het Veelhoekgereedschap, het Selectiegereedschap en het Vormgereedschap.
Met CorelDRAW kunt u op heel intuïtieve wijze veelhoeken maken. Toen het Veelhoekgereedschap werd geïntroduceerd in versie 6, waren de altijd trouwe CorelDRAW-gebruikers zwaar onder de indruk van hoe veelzijdig en interactief het was.
Hoewel het Veelhoekgereedschap op het eerste gezicht helemaal niet als een erg creatieve tool oogt (u kunt er alleen maar vormen met meerdere hoeken en zijden mee maken), zult u versteld staan van de mogelijkheden ervan na deze studieles.

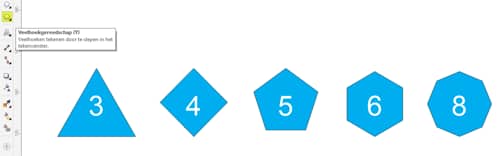

Om te beginnen gaan we een basisveelhoek tekenen. Klik hiervoor op het Veelhoekgereedschap en sleep de cursor in het tekenvenster totdat de veelhoek het gewenste formaat heeft.
TIP: Houd Ctrl ingedrukt om een symmetrische veelhoek te maken (de zijden hebben dezelfde lengte). Houd Shift ingedrukt om de vorm vanuit het midden naar buiten toe te tekenen.

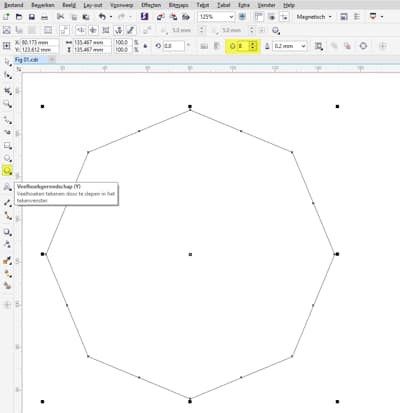

Nadat u de veelhoek heeft getekend, selecteert u deze met het Selectiegereedschap. U kunt het aantal zijden op elk willekeurig moment wijzigen door een waarde te typen in het vak Punten of zijden in de eigenschappenbalk. Onthoud dat u het voorwerp met het Selectiegereedschap moet selecteren als u hierin wijzigingen wilt aanbrengen.
Voor deze studieles heeft de veelhoek die we hebben gemaakt 8 zijden (achthoek).

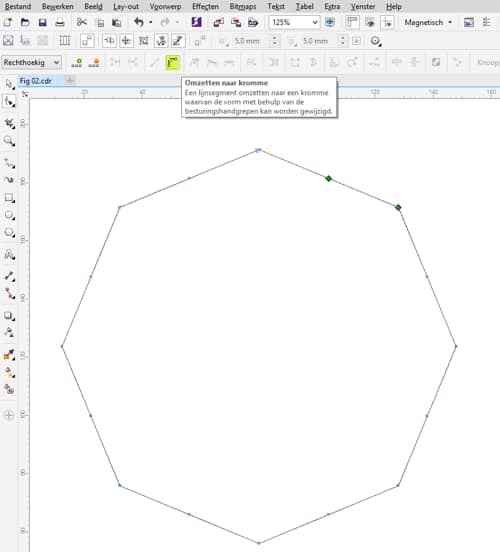

Klik na het maken van de veelhoek op het Vormgereedschap en teken een venster rond het volledige voorwerp.
Twee knooppunten worden gemarkeerd en in de eigenschappenbalk ziet u opties voor het bewerken van knooppunten. Klik op het pictogram Naar krommen omzetten.

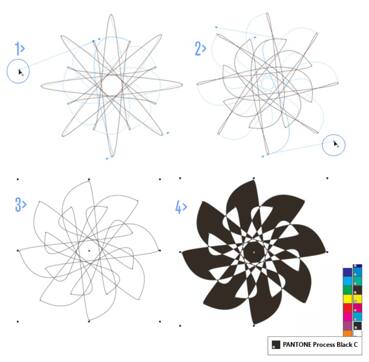

Op het eerste gezicht verandert er niet veel. Nadat u echter op een van de knooppunten of paden van de veelhoek heeft geklikt met het Vormgereedschap en de cursor naar binnen of naar buiten sleept, ziet u dat de zijden van de veelhoek een kromme vorm krijgen. Zo kunt u een groot aantal vormen maken. Kijk maar eens:
U kunt doorgaan met het aanpassen van de vorm van de veelhoek door op de knooppunten en grepen te klikken en deze te slepen.
U kunt ook een vulkleur toepassen op de veelhoek. Zoals u in dit voorbeeld kunt zien, heb ik een zwarte kleur toegepast door op het betreffende kleurstaal in het kleurenpalet te klikken.
Het allermooiste is dat de oorspronkelijke veelhoek tijdens dit hele proces dynamisch blijft, wat betekent dat u het aantal zijden zo vaak als u wilt kunt wijzigen.
Telkens wanneer u het aantal zijden wijzigt, maakt u een nieuwe vorm.

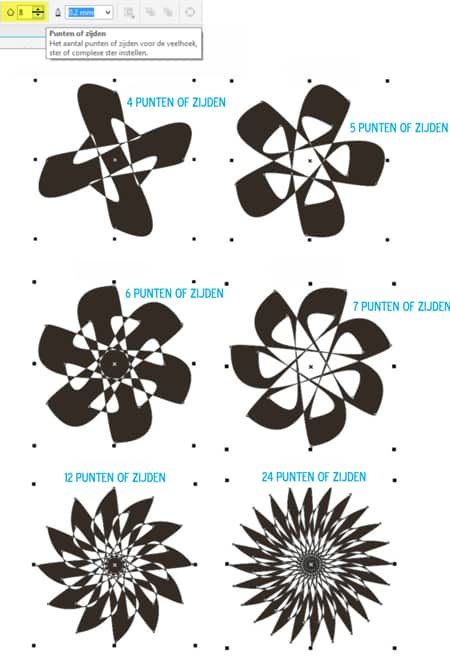

Probeer het eens! Selecteer de veelhoek en wijzig het aantal zijden door een waarde te typen in het vak Punten of zijden in de eigenschappenbalk. De veelhoek wordt automatisch getransformeerd in nieuwe vormen zoals in dit voorbeeld.
U zult het misschien niet geloven, maar alle vormen in de onderstaande afbeelding zijn met behulp van deze techniek gecreëerd. U kunt het oorspronkelijke bestand downloaden (http://www.corelclub.org/tutoriales/practicas/ejercicio-tutorial-poligonos-corelclub.cdr) door op de afbeelding te klikken*.
*Dit bestand is 31 kB groot en heeft de .cdr-indeling. Sla het op uw computer op door er met de rechtermuisknop op te klikken en Koppeling opslaan als te selecteren. U kunt het bestand vervolgens openen in CorelDRAW.
U kunt elke veelhoek in dit bestand interactief gebruiken en zelf alle mogelijkheden en de grote flexibiliteit ontdekken van het Veelhoekgereedschap van CorelDRAW.
---------------
Deze studieles is gemaakt door Anna María López López, multidisciplinair ontwerper, oprichter van www.corelclub.org en auteur van vele boeken op het gebied van digitaal ontwerp, zoals www.cursodisenografico.net.
