To był jeden z pierwszych samouczków opublikowanych w 1996 roku w witrynie www.CORELCLUB.org, która potem stała się znana jako „Anna's CorelClub Spain”.
Ze względu na jego popularność wśród pasjonatów rozwiązań firmy Corel zdecydowałam się zamieścić go w kilku książkach. Techniki tej uczyłam również podczas różnych kursów i warsztatów obsługi programu CorelDRAW.
Ale nadszedł moment, aby ją „odkurzyć” i rozpowszechnić w Internecie.
To prosty samouczek prezentujący ciekawe efekty, jakie można uzyskać za pomocą trzech podstawowych narzędzi programu CorelDRAW: Wielokąt, Wskaźnik oraz Kształt.

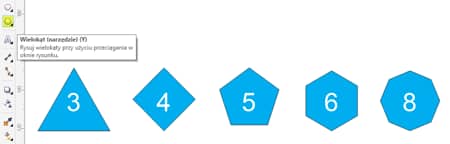

Program CorelDRAW umożliwia rysowanie wielokątów w bardzo intuicyjny sposób. Gdy po raz pierwszy wprowadzono narzędzie Wielokąt (w wersji 6), wierni użytkownicy programu CorelDRAW byli pod wrażeniem jego wszechstronności i możliwości interakcji.
Chociaż na pierwszy rzut oka narzędzie to może wydawać się mało kreatywne (służy jedynie do rysowania wielokątów), to postępując zgodnie ze wskazówkami w samouczku można przekonać się o jego wszechstronności.
W pierwszej kolejności musimy narysować podstawowy wielokąt. W tym celu klikamy narzędzie Wielokąt i przeciągamy wskaźnik w oknie rysowania, aż do uzyskania wielokąta o odpowiednim rozmiarze.
PODPOWIEDŹ: Przytrzymując klawisz Ctrl, uzyskamy symetryczny wielokąt (boki o takich samych długościach). Przytrzymując naciśnięty klawisz Shift, kreślimy kształt od środka na zewnątrz.

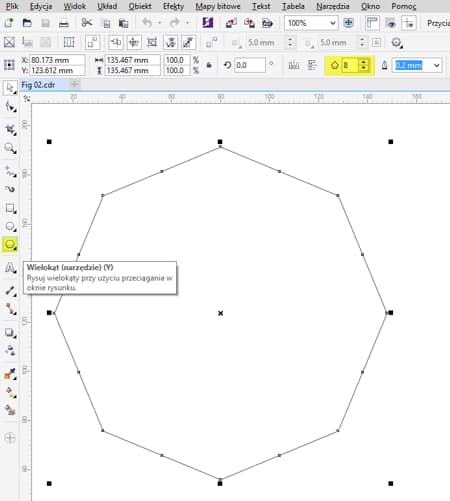

Po narysowaniu wielokąta zaznaczamy go narzędziem Wskaźnik. W dowolnym momencie można zmienić liczbę boków, wpisując wartość w polu Wierzchołki lub boki na pasku właściwości. Jeśli chcemy wprowadzić zmiany w obiekcie, trzeba pamiętać o zaznaczeniu obiektu narzędziem Wskaźnik.
Wielokąt narysowany na potrzeby tego samouczka ma 8 boków (ośmiokąt).

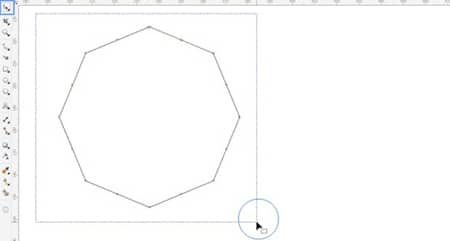

Po jego utworzeniu klikamy narzędzie Kształt, a następnie obrysowujemy cały wielokąt.

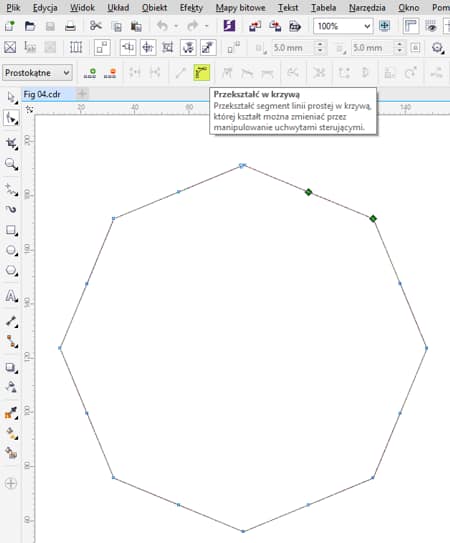

Dwa węzły figury zostaną wyróżnione, a na pasku właściwości będą widoczne opcje edycji węzłów. Kliknij ikonę Przekształć w krzywe.
Na pierwszy rzut oka nie będzie widoczna żadna zmiana. Jednak po kliknięciu jednego z węzłów lub ścieżek za pomocą narzędzia Kształt i przeciągnięciu wskaźnika do środka lub na zewnątrz można zauważyć, że boki wielokąta są krzywymi. Dzięki temu można tworzyć różnorodne kształty. Spójrzmy:
Wielokąt można dalej modyfikować, klikając węzły oraz uchwyty sterujące i je przeciągając.
Można też wypełnić go kolorem. Jak widać na naszym przykładzie, kliknęłam odpowiednią próbkę kolorów na palecie kolorów, aby zastosować wypełnienie kolorem czarnym.
Najlepsze jest jednak to, że pierwotny wielokąt jest przez cały czas dynamiczny, co oznacza, że można zmieniać liczbę jego boków tyle razy, ile chcemy.
Za każdym razem, gdy zmieni się liczba boków, powstanie nowy kształt.

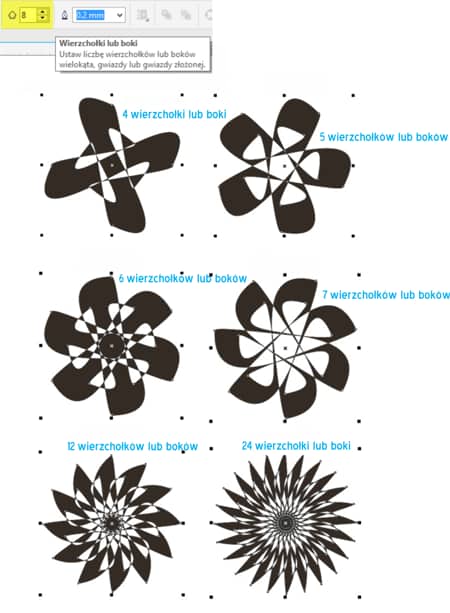

Spróbuj! Zaznacz wielokąt i zmień liczbę boków, wpisując wartość w polu Wierzchołki lub boki na pasku właściwości. Wielokąt zostanie automatycznie zastąpiony nowym kształtem, jak na widocznym przykładzie.
Chociaż może się to wydawać zaskakujące, wszystkie kształty na poniższym rysunku powstały dzięki zastosowaniu omawianej techniki. Pierwotny plik (http://www.corelclub.org/tutoriales/practicas/ejercicio-tutorial-poligonos-corelclub.cdr) można pobrać, klikając obrazek*.
*Plik ma rozmiar 31 KB i jest w formacie .cdr. Plik należy zapisać na komputerze, klikając łącze prawym przyciskiem myszy i wybierając opcję Zapisz łącze jako. Można go następnie otworzyć w programie CorelDRAW.
Każdy wielokąt zawarty w tym pliku można edytować, co pozwoli przekonać się, jak wszechstronnym narzędziem jest Wielokąt w programie CorelDRAW.
---------------
Samouczek został opracowany przez Annę Maríę López López — projektantkę zajmującą się różnymi dziedzinami, założycielkę witryny www.corelclub.org oraz autorkę licznych publikacji na temat projektowania cyfrowego, np. www.cursodisenografico.net.
